Koneen valinta: Kuinka arvioida ruuvilaivan purkukoneen teho

Oikean valinta Ruuvilaivan purkulaite satamatoimintasi kannalta on kriittinen päätös, joka vaikuttaa suoraan tehokkuuteen, käyttökustannuksiin ja pitkän aikavälin luotettavuuteen. Tämän valintaprosessin ytimessä on tehotarpeiden tarkka arvio. Alimitoitettu moottori johtaa usein jumittumiseen, lisääntyneeseen huoltoon ja epäonnistumiseen tavoitetyhjennysasteiden saavuttamisessa, kun taas ylimitoitettu moottori aiheuttaa tarpeettomia pääomakustannuksia ja korkeampaa energiankulutusta. Tämä opas tarjoaa kattavan, vaiheittaisen lähestymistavan a.:n tarvittavan tehon arvioimiseen Ruuvilaivan purkulaite , syventämällä tärkeimmät tekijät ja laskelmat, jotka määrittelevät ruuvikuljettimen teholaskenta näille monimutkaisille koneille. Oikea bulkkipurkaimen tehoarvio on olennaista optimaalisen suorituskyvyn ja sijoitetun pääoman tuoton takaamiseksi.

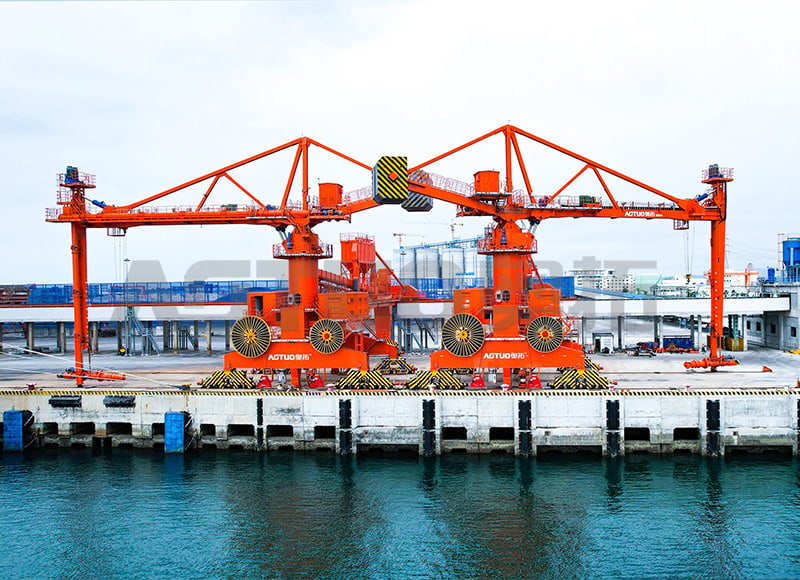

1000-70000 DWT 200-1500t/h kiskoilla liikkuva ruuvilaivan purkulaite

Tehonkysynnän ydinkomponenttien ymmärtäminen

Kokonaisteho, joka tarvitaan ajamiseen a Ruuvilaivan purkulaite ei ole yksittäinen arvo, vaan useiden erillisten komponenttien summa. Kukin näistä komponenteista edustaa voimaa, joka moottorin on voitettava siirtääkseen materiaalia laivan ruumasta rantaan sijaitsevaan vastaanottojärjestelmään. Näiden elementtien ymmärtäminen on ensimmäinen askel tarkkuudessa purkulaitteen moottorin mitoitusopas .

• Materiaalinkäsittelyteho (s _H ): Tämä on teho, joka tarvitaan bulkkimateriaalin nostamiseen ja siirtämiseen ruuvikuljettimen pituutta ja kaltevuutta pitkin. Se liittyy suoraan kuljettimen kapasiteettiin, nostokorkeuteen ja pituuteen.
• Materiaalin kitkavoima (s _F ): Liikkuessaan materiaali hankaa ruuvin uria ja kourua ja muodostaa kitkaa. Tähän komponenttiin vaikuttavat materiaalin hankauskyky ja sen sisäinen kitkakerroin.
• Tyhjä kuljettimen teho (s _E ): Tämä on teho, joka tarvitaan tyhjennyskoneen yksinkertaisesti käyttämiseen tyhjäksi, mikä voittaa laakerien, vaihteiston ja muiden liikkuvien osien mekaanisen kitkan.
• Lisäkuormat: Kalteva toiminta, ympäristötekijät, kuten puomin tuulenvastus, ja lisäjärjestelmien, kuten lyönti- ja kääntöliikkeiden, tarvittava teho vaikuttavat myös kokonaistarpeeseen.

Tehovaatimuksiin vaikuttavat keskeiset tekijät

Tehon tarkka estimointi on monimuuttujaongelma. Ennen kuin laskelmat voidaan aloittaa, on tärkeää kerätä tarkat tiedot käsiteltävästä materiaalista ja purkulaitteen toimintaparametreista. Nämä tiedot muodostavat perustan luotettavalle bulkkipurkaimen tehoarvio .

• Materiaalin tilavuuspaino (γ): Materiaalin paino tilavuusyksikköä kohti (esim. kg/m³). Raskaammat materiaalit, kuten rautamalmi, vaativat huomattavasti enemmän tehoa kuin kevyemmät materiaalit, kuten vilja.
• Purkukapasiteetti (Q): Haluttu massavirtaus (esim. tonnia tunnissa). Tämä on ensisijainen tehontarve.
• Kuljettimen pituus (L) ja kaltevuus (H): Koko vaakaetäisyys ja pystysuora nostokorkeus materiaalia on kuljetettava. Pidemmät ja jyrkemmät kuljettimet vaativat enemmän tehoa.
• Materiaalin kitkakerroin (f): Dimensioton arvo, joka edustaa materiaalin virtausominaisuuksia ja sen vuorovaikutusta kuljettimen pintojen kanssa. Se on korkeampi tahmeille tai hankaaville materiaaleille.
• Täyttökerroin (φ): Materiaalilla täytetyn poikkileikkausalan suhde käytettävissä olevaan kokonaispinta-alaan. Tyypillisesti tämä on 15–45 % ruuvikuljettimille ylikuormituksen estämiseksi.

Materiaalien ominaisuuksien vertailutaulukko

Bulkkimateriaalin ominaisuudet ovat ehkä merkittävin muuttuja. Seuraavassa taulukossa on tyypilliset arvot tavallisille materiaaleille, jotka ovat tärkeitä syötteitä ruuvikuljettimen teholaskenta .

Vaiheittainen tehonlaskentamenetelmä

Vaikka lopullisissa suunnitelmissa käytetään usein yksityiskohtaisia ohjelmistoja, manuaalinen arvio tarjoaa arvokasta tietoa. Seuraava menetelmä, joka perustuu CEMA (Conveyor Equipment Manufacturers Association) -standardeihin, kuvaa vaakasuuntaisen perusruuvikuljettimen prosessin. Tämä muodostaa minkä tahansa ytimen purkulaitteen moottorin mitoitusopas .

Vaihe 1: Laske materiaalinkäsittelyteho (s _H )

Tämä on teho, joka tarvitaan materiaalin massan siirtämiseen vaaditun matkan yli. Kaava on:

P _H (kW) = (C * L * g) / 3600

Missä: C = kapasiteetti (kg/h), L = kuljettimen pituus (m), g = painovoima (9,81 m/s²). Kaltevilla kuljettimilla "L" korvataan kokonaiskuljetusetäisyydellä, mikä lisää merkittävästi tehon tarvetta.

• Esimerkki: Kapasiteetti 500 t/h (500 000 kg/h) yli 30 metrillä: P _H = (500 000 * 30 * 9,81) / 3 600 = ~ 40,9 kW.
• Huomio: Tämä komponentti on herkin kapasiteetin ja nostokorkeuden muutoksille.

Vaihe 2: Laske materiaalin kitkateho (s _F )

Tämä vastaa materiaalin ja ruuvin/kaukalon välisestä kitkasta. Kaava on:

P _F (kW) = (C * L * f) / 3670

Missä: f on materiaalin kitkakerroin (esim. 1,5 sementille, 4,0 klinkkerille).

• Esimerkki (jatkuu): Sementille (f=1,5) yli 30 metriä: P _F = (500 000 * 30 * 1,5) / 3670 = ~6,1 kW.
• Huomio: Hiomamateriaalit, joilla on korkea f-kerroin, nostavat tätä arvoa huomattavasti.

Vaihe 3: Ota huomioon tehokkuus ja määritä asennettu teho

Lasketut tehoarvot ovat teoreettisia eivätkä ota huomioon mekaanisia häviöitä. Moottorin akselin tarvittava kokonaisteho saadaan jakamalla kaikkien tehokomponenttien summa käyttöteholla (η).

P _Yhteensä = (P _H P _F P _E ) / η

• Tehokkuus (η): Vaihteiston ja laakerien järjestelmissä η on tyypillisesti välillä 0,85 - 0,95.
• Tyhjä kuljettimen teho (s _E ): Tämä voidaan arvioida valmistajan tiedoista tai pienenä prosenttiosuutena (esim. 5-10 %) materiaalitehosta alustavia arvioita varten.
• Lopullinen koko: P:hen lisätään yleensä 10-15 % turvakerroin _Yhteensä saavuttaa lopullisen asennetun moottorin tehon ja varmistaa, että se kestää käynnistyskuormituksia ja pieniä ylikuormituksia.

Lisätietoa tosielämän sovelluksista

Peruslaskelma tarjoaa perustan, mutta tosielämän ruuvipuristimen erittely vaatii monimutkaisemman dynamiikan huomioon ottamista. Yritykset, joilla on laaja insinöörikokemus, kuten Hangzhou Aotuo Mechanical and Electrical Co., Ltd., integroivat nämä tekijät 3000 t/h:n nopeuteen asti kestävien laitteiden suunnitteluun.

• Variable Frequency Drives (VFD:t): VFD:n käyttö mahdollistaa moottorin toiminnan eri nopeuksilla ja tarjoaa "pehmeän käynnistyksen", mikä vähentää huippuvirtaa ja mekaanista rasitusta käynnistyksen aikana, mikä voi olla suurempi kuin käyttöteho.
• Ei-standardiehdot: Käyttö äärimmäisessä kylmässä voi vaikuttaa materiaalin ominaisuuksiin ja voiteluaineen viskositeettiin, kun taas korkea kosteus voi lisätä tiettyjen materiaalien tarttuvuutta, mikä vaikuttaa tehontarpeeseen.
• Useita ajoyksiköitä: Erittäin pitkissä ruuvinpurkajissa tehoa voidaan syöttää useista moottoreista, jotka on sijoitettu tietyin välein pitkin pituutta, jotta estetään liiallinen vääntö ruuvin akseliin.
• Järjestelmän integrointiteho: Yhteensä bulkkipurkaimen tehoarvio tulee sisältää myös puomin keventämiseen (nostoon/laskuun), purkulaitteen kääntämiseen (pyörimiseen) ja pölynkeräysjärjestelmiin tarvittava energia.

FAQ

Mikä on yleisin virhe ruuvilaivan purkukoneen moottorin mitoituksessa?

Yleisin ja kallein virhe on materiaalin kitkakertoimen ('f'-arvon) ja kokonaisjärjestelmän tehottomuuden aliarviointi. Insinöörit keskittyvät usein perusnostovoimaan (P _H ), mutta ei oteta riittävästi huomioon lisäenergiaa, joka tarvitaan hankaavien tai tahmeiden materiaalien, kuten klinkkerin tai märän hiilen, työntämiseen kourun läpi. Tämä huolimattomuus yhdistettynä liian optimistiseen käyttötehokkuuteen johtaa alimittaisen moottorin valitsemiseen, joka ylikuormittaa, laukeaa ja jonka käyttöikä lyhenee. Vankka purkulaitteen moottorin mitoitusopas painottaa aina konservatiivisia, materiaalikohtaisia kitkatekijöitä.

Miten materiaalin valinta vaikuttaa tehon laskemiseen pelkän tiheyden lisäksi?

Vaikka tiheys vaikuttaa suoraan materiaalinkäsittelytehoon (s _H ), materiaalin fysikaaliset ominaisuudet vaikuttavat voimakkaasti materiaalin kitkavoimaan (P _F ). Hankaavalla materiaalilla, kuten rautamalmilla tai klinkkerillä, on erittäin korkea kitkakerroin ('f'), mikä voi moninkertaistaa P:n. _F moninkertaisesti enemmän kuin vapaasti virtaavassa materiaalissa, kuten viljassa. Lisäksi materiaalit, joilla on taipumus paakkuuntua tai tarttua, vaativat pienemmän täyttökertoimen (φ) tukkeutumisen estämiseksi, mikä voi edellyttää suuremman halkaisijan ruuvin pyörimistä eri nopeudella saman kapasiteetin saavuttamiseksi, mikä vaikuttaa epäsuorasti tehotasapainoon. Siksi perusteellinen ruuvikuljettimen teholaskenta on mahdotonta ilman yksityiskohtaisia materiaaliominaisuuksia.

Onko parempi, että ruuvipuristimessa on yli- tai alimitoitettu moottori?

Vaikka molemmilla on haittoja, alimitoitettu moottori on yksiselitteisesti huonompi vaihtoehto. Alikokoinen moottori ei toimita vaadittua tehoa, pysähtyy kuormituksen alaisena, ylikuumenee ja vaatii jatkuvaa huoltoa, mikä johtaa liiallisiin seisokkeihin ja käyttökustannuksiin. Ylisuuri moottori suorittaa tehtävän luotettavasti, vaikka se vaatii suuremmat alkupääoman kustannukset ja joka saattaa toimia tehokäyränsä tehottomassa kohdassa. Nykyaikaisilla taajuusmuuttuvilla taajuusmuuttajilla (VFD) voidaan lieventää ylisuuren moottorin toiminnan tehottomuutta. Siksi epävarmoissa tapauksissa on alan tavanomainen käytäntö soveltaa turvatekijää ja nojata hieman suurempaa moottoria kohti luotettavuuden varmistamiseksi, mikä on keskeinen periaate ruuvipuristimen erittely .

Voinko käyttää tavallista ruuvikuljetinlaskelmaa laivan purkusovelluksessa?

Voit käyttää sitä lähtökohtana, mutta laivanpurkukone tuo ainutlaatuisia monimutkaisia ​​asioita, joita tavallinen laskelma ei välttämättä pysty käsittelemään. Toiminnan dynaaminen luonne – jossa sisäisen ruuvikuljettimen pituus ja kaltevuus voivat muuttua puomin lyönnissä ja aluksen asennon muuttuessa – tarkoittaa, että tehontarve ei ole vakio. Lisäksi korkean luotettavuuden tarve vaativassa, 24/7 satamaympäristössä oikeuttaa suurempia turvallisuustekijöitä. On erittäin suositeltavaa käyttää erikoistuneita suunnitteluohjelmistoja tai neuvotella kokeneiden valmistajien kanssa, joilla on todistetusti kokemusta bulkkipurkaimen tehoarvio järjestelmät, joiden on toimittava näissä vaihtelevissa ja ankarissa olosuhteissa.
